在醫學界，有四大影像設備之說法，哪四大影像設備呢？

X線、CT、MR、彩超。

超聲

原理：超聲的原理是用超聲波穿透人體，當聲波遇到人體組織時會產生反射波，通過計算反射波成像；

應用：主要用于腹部、婦科、心臟等的檢查；

優點：多方向觀察，實時成像；

缺點：超聲受氣體干擾大，對于腸道等含氣體較多的器官，超聲診斷準確率會降低，所以一般腸道檢查使用腸鏡；

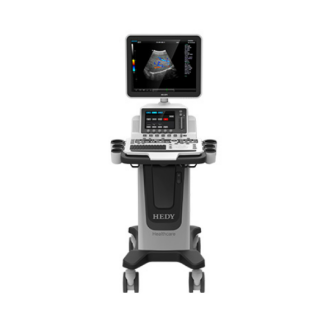

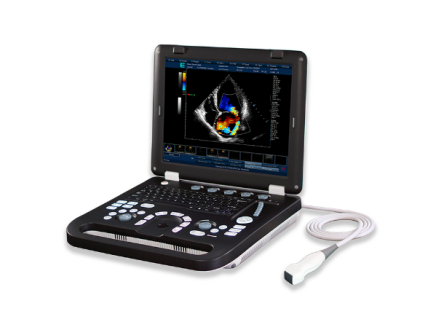

超聲設備舉例：

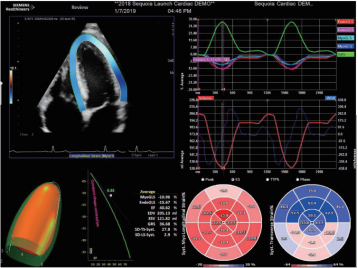

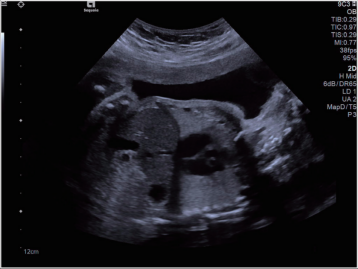

超聲圖像舉例

X線檢查

原理簡介：人體內部組織的密度不同，所以射線穿過身體時有些地方能穿透，有些地方不能穿透。比如肺被穿透后，在X線片上就是黒的，因為它沒有阻擋，膠片能夠全部曝光，所以呈現出來是黑的。而骨骼不容易穿透，顯示出來就是白的。

應用：主要看密度，擅長骨折、肺臟病變等

優點:作用廣、快捷、檢查費用低；

缺點:受制于深淺組織的影像相互重疊和隱藏，有時需要多次多角度拍片才能看清楚；

常見X線檢查設備舉例（類型較多）

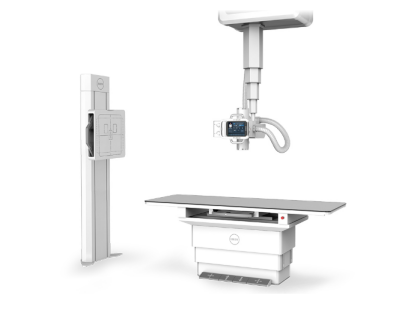

懸吊DR

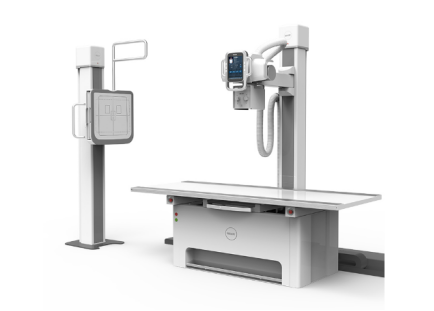

雙立柱DR

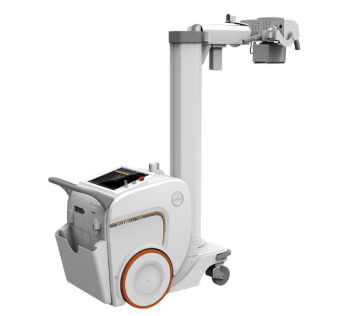

移動DR

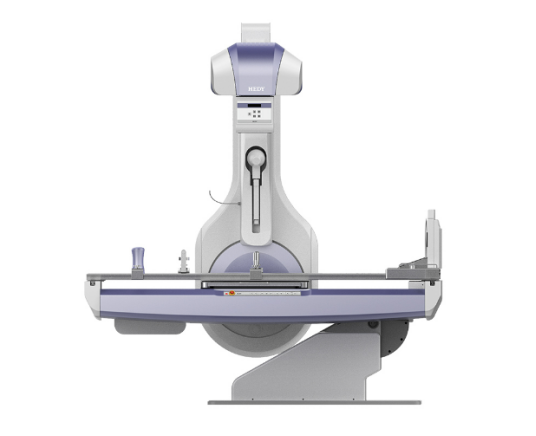

胃腸機設備

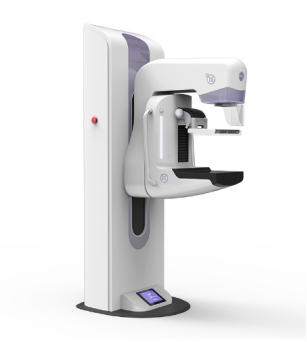

乳腺機

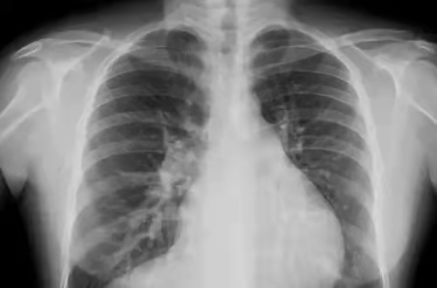

影像舉例

胸片能夠顯現我們的肺、心臟、縱膈、氣管，這么多器官都在一張片子上，所有器官的影像前后壓縮，變成了一張平片。所以，X線片是很多器官重疊在一起。

但是，如果肺部顯示有陰影，是肺結核？肺炎？還是腫瘤？X線是不能辨別的。

為了擬補X線的不足，CT檢查技術就應運而生！

CT

原理簡介：CT檢查相當于把人體切成一定間距的小段，間距可以是0.25cm、0.5cm、1cm等等，切完以后可以在圖像上看到每一段橫切面的狀態。不同的切面呈現不一樣的臟器，通過掃描把人體各個部位的器官和結構拉開，使我們可以看得非常清晰。

應用：擅長神經系統、心臟大血管疾病

優點：可以斷層看，經后期處理可以顯示更多信息；

缺點：輻射劑量高；

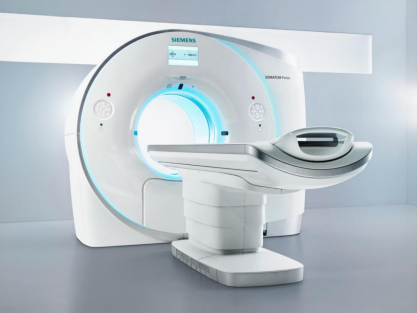

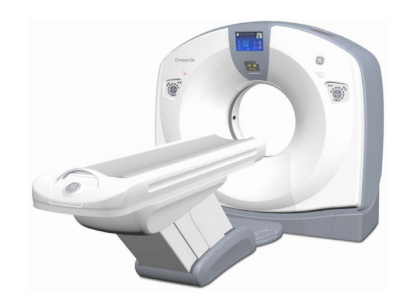

CT設備舉例

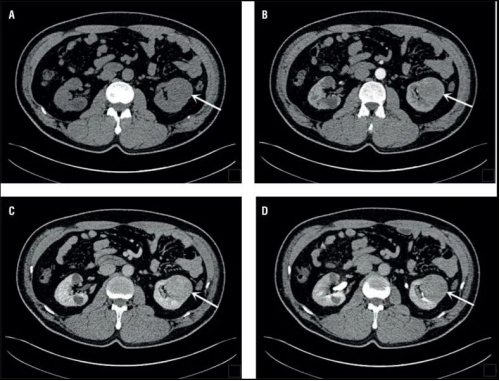

CT圖像舉例

但是，X線和CT都有一個缺點：對軟組織密度相差不大的地方難以區分！于是，就發明了核磁共振！

核磁共振MRI

原理簡介：MRI的工作原理是讓共振人體的氫離子產生共振來產生圖像。我們?nèi)梭w有很多H2O，也就是水！所以，有水的地方氫離子多，反之則少，也就是說有水的地方核磁共振做得清楚，沒水的地方就做得不清楚。因此人們也戲稱它是搖一搖再看的檢查。

應用：擅長檢查軟組織

優點：輻射很小，沒有骨性偽影，能多方面、多參數成像，有高度的軟組織分辨能力；

缺點：檢查時間長，費用相對高；

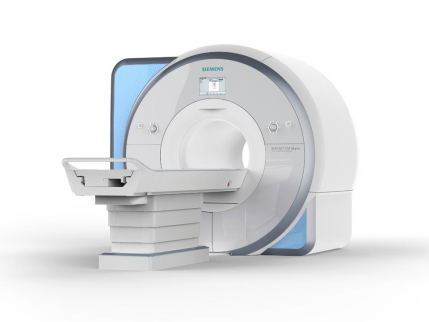

磁共振設備舉例

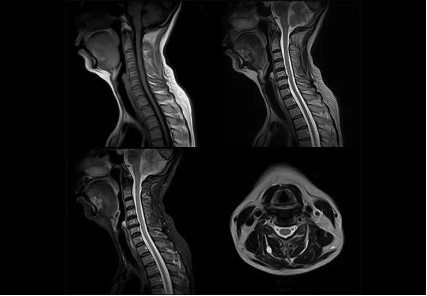

磁共振圖像舉例

骨骼和鈣化的地方水最少，所以如果你骨折了，說要拍個X線片是可以的，做個CT檢查也可以。但要是做核磁共振掃描，那我勸你還是別做了，因為核磁共振看不清楚。但是，骨骼邊上的那些肌肉，關節的軟組織、韌帶等本來CT檢査是看不清楚的，核磁共振掃描卻一覽無遺。肌肉拉傷了，核磁共振能分辨哪根肌腱受損，損傷到什么程度。

除了肌肉、韌帶含水較多以外，腦的含水量也很大，所以腦部做核磁掃描也非常清楚。

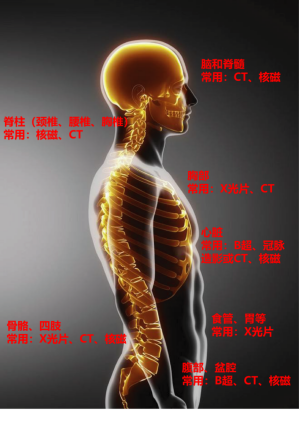

常規檢查中設備的選擇

胸部：粗看X線，細看CT；

外傷骨頭：粗看X線，細看CT；

頸椎腰椎：最佳選核磁，次選CT；

心臟：排出冠心病用CT，看心功能用超聲；

在醫院做檢查時，有時醫生先讓你做CT，然后再讓你去做核磁共振，不是他沒有想法或者是盲目地檢查，因為的確有些部位做核做核磁共振更好，有些部位做CT更清晰，而有些部位做X片就可以了。
